12μm 256 × 192 USB -output Kompakt Størrelse Termisk modul

Modelnummer

SG - HTM02U2 - T9

SG - HTM02U2 - T15

Termisk modul

Billedsensor

Vox Uncooled Focal Plane Arrays

Maks. Opløsning

256 × 192

Billedhastighed

Justerbar, 25Hz til 50Hz

Pixelinterval

12μm

Svarbølgebånd

8μm til 14μm

Netd

≤ 40mk (@ 25 ° C), F# = 1.0

Objektiv (brændvidde)

9,7 mm

15,4 mm

F -nummer

F1.0

F1.0

Ifov

1,2 Mrad

0,8 mrad

Synsfelt (H × V)

18,1 ° × 13,6 °

11,4 ° × 8,6 °

Min. Fokuseringsafstand

2m

5m

Temperaturmåling

Temperaturområde

- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C.

Temperaturnøjagtighed

Max (± 2 ° C, ± 2%) ved omgivelsestemperatur 25 ° C og objekttemperatur over 0 ° C

Temperaturafstand

(baseret på 0,65 × 0,65 m)

10m (længst)

15m (længst)

Termografregel

3 Temperaturmålingsregeltyper, 21 regler (10 point, 10 regioner og 1 linje)

Dataudgang

16bit temperaturdata

Billeddisplay

Kontrastjustering

Ja

Justering af lysstyrke

Ja

Paletter

15 paletter af farvesjusterbar, standard hvid varm

FFC (flad feltkorrektion) tilstand

Auto, manuel, ekstern korrektion

Dde

Ja

Generel

Hardware -interface

USB2.0 FPC

Magt

DC 5V ± 5%

Strømforbrug

≤0,5W

Vibration og chok

Vibration: sinusformet vibration, 20 m/s ², 3 - akse

Stød: Half sinusbølge, 30 g/11 ms, 3 - Axis 6 - måde

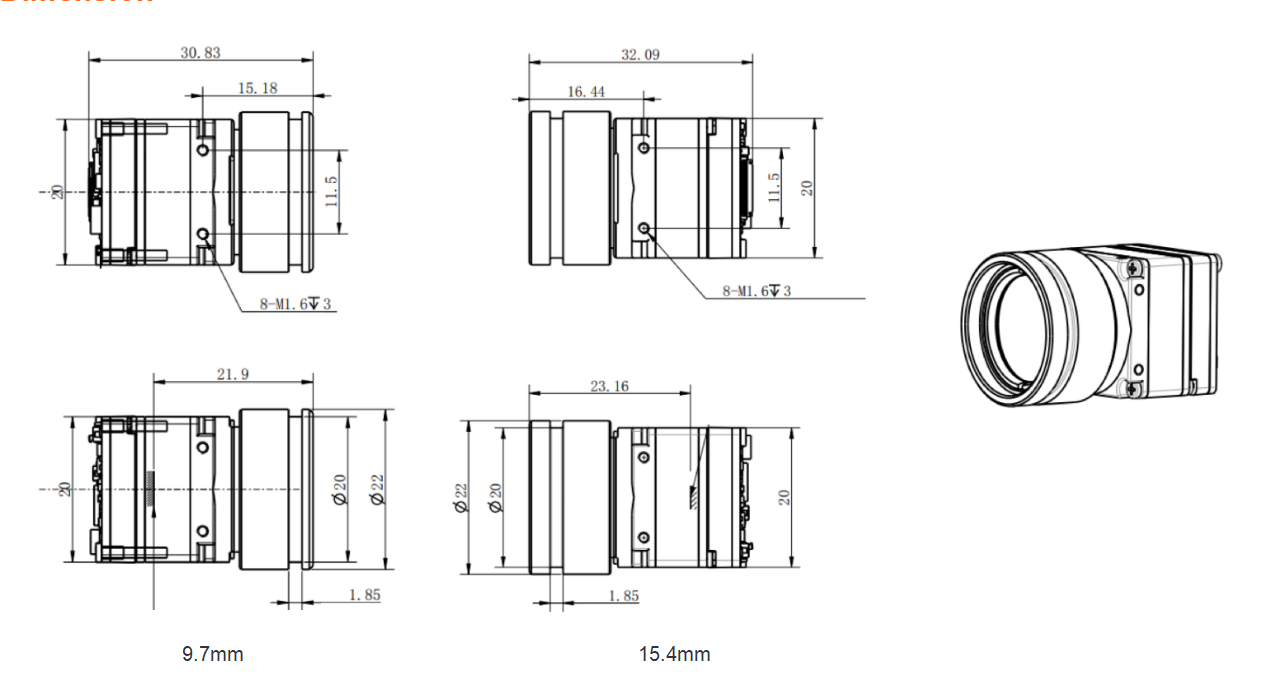

Dimension

30,83 mm*20mm*20mm

32.09mm*20mm*20mm

Vægt

≤20g

≤22g

Arbejdstemperatur

- 40 ° C ~ 60 ° C.
