12μm 640 × 512 USB (CVBS/Type - C/MIPI Valgfrit) Kompakt størrelse Temp Måling Termisk modul

Modelnummer

SG - DTM06U (C, M) 2 - X.

SG - DTM06U (C, M) 2 - TX

SG - DTM03U (C, M) 2 - X.

Sg - dtm03u (c, m) 2 - tx

SG - DTM02U (C) 2 - X.

SG - DTM02U (C) 2 - TX

Termisk modul

Billedsensor

Uafsluttet Vox -mikrobolometer

Pixelinterval

12μm

Svarbølgebånd

8μm til 14μm

Maks. Opløsning

640 × 512

384 × 228

256 × 192

Billedfrekvens (FPS)

50

25

50

25

50

25

Objektiv (brændvidde)

9.1/13/19/25mm

9.1/13mm

4/7/10mm

F -nummer

F1.0/ F1.0/ F1.1/ F1.2

F1.0

F1.0

Synsfelt (H × V)

45,9 ° × 36,9 °/32,9 ° × 26,6 °/

22,6 ° × 18,2 °/17,3 ° × 13,8 °

28,7 ° × 21,7 °/20,1 ° × 15,1 °

46,8 ° × 34,1 °/24,6 ° × 18,5 °/16,9 ° × 12,8 °

Temp -måling

N/a

Støtte

N/a

Støtte

N/a

Støtte

Temperaturmåling

Temperaturområde

LT -tilstand: - 20 ° C ~+150 ° C; HT -tilstand: 0 ° C ~+550 ° C.

Målefejl

Max (± 2 ° C, ± 2%); Driftstemp: - 20 ° C ~+50 ° C.

Billeddisplay

Billedjustering

Lysstyrke, kontrast, skarphed

Detaljerforbedring

Støtte

Gevinst

Auto/manuel

Støjreduktion

2d/3d

Flip

Støtte

Spejl

Støtte

Pseudo - farve

18 paletter af farve justerbar

Krydshår

Vis/forsvind/skjul

Billedbehandling

NUC -korrektion, digitalt støjfilter, DDE

Video

Videoudgang

UVC/BT.656/MIPI/LVDS/CVBS

UVC/CVBS

Ekspansionsgrænseflade

USB/MIPI/CVBS/type - C.

USB/CVBS/type - c

Seriel kommunikation

UART Serial Port

Generel

Magt

DC 4,5 ～ 5,5V; CVBS: DC 4.5–20V

Strømforbrug

≤0,7w@25 for

≤0,7w@25 for

≤0,55w@25 for

Arbejdstemperatur

- 40 ° C ~ 70 ° C.

Opbevaringstemperatur

- 40 ° C ~ 80 ° C.

Arbejdsfugtighed

≤95% RH (ikke - kondensering)

Stød

6,06g tilfældig, 3 - akse, sinusbølgevibration

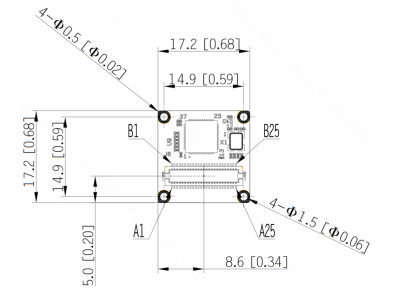

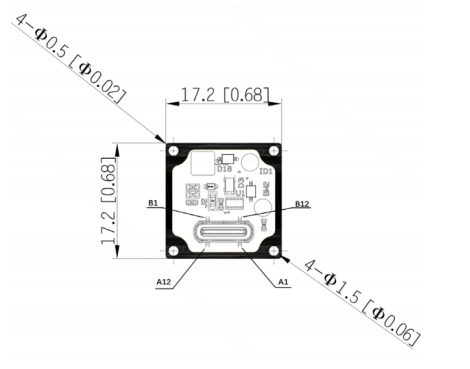

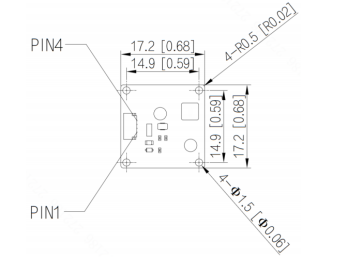

Dimension

17,3 mm*17,3 mm*10,8 mm (uden objektivafstandsringsplade)

Vægt

5G (uden linseafstandsringsplade)
