1280x1024/640x512 netværk og digitalt dobbelt output SWIR-kameramodul
Specifikation
Model | SG-SWZ12ND2-17510 | SG-SWZ06ND2-17510 | |
Sensor | Billedsensor | 1/2" SONY InGaAs Global Shutter SWIR-sensor IMX990 | 1/4" SONY InGaAs Global Shutter SWIR Sensor IMX991 |
| Effektive pixel | Ca. 1,34 MP | Ca. 0,34 MP | |
| Pixel størrelse | 5 μm | ||
Linse | Respons bølgelængde | 1000~1700nm | |
| ICR | Understøtter 2 tilstande: Bredt bånd: 1000~1700nmSmalt bånd: 1450~1700nm | ||
| Brændvidde | 17mm~510mm, 30x optisk zoom | ||
| Blænde | F2,8~F5,5 | ||
| Synsfelt | H: 21,3°~0,71°, V: 17,1°~0,57°, D: 27,1°~0,92° | H: 11,6°~0,37°, V: 9,3°~0,3°, D: 14,8°~0,47° | |
| Tæt fokusafstand | 1m~10m (Wide~Tele) | ||
| Zoomhastighed | Ca. 7s (Optical Wide~Tele) | ||
Video | Kompression | H.265/H.264/H.264H/MJPEG | |
| Opløsning | 25/30/50/60 fps@1280×1024 | 25/30/50/60 fps@640×512 | |
| Video bithastighed | 32kbps~16Mbps | ||
| Lyd | AAC / MP2L2 | ||
| LVDS video | 25/30/50/60 fps@2MP (1920×1080) | ||
Netværk | Opbevaring | TF-kort (256 GB), FTP, NAS | |
| Netværksprotokol | Onvif, HTTP, HTTPS, IPv4, IPv6, RTSP, DDNS, RTP, TCP, UDP | ||
| Multicast | Støtte | ||
| Firmwareopgradering (LVDS) | Kan kun opgradere firmwaren via netværksport | ||
| Generelle begivenheder | Bevægelse, sabotage, SD-kort, netværk | ||
| IVS | Tripwire, registrering af krydshegn, indtrængen, forladt objekt, hurtig-bevægelse, parkeringsdetektering, estimering af menneskemængde, manglende objekt, registrering af slentre. | ||
| Støjreduktion | 2D/3D | ||
| Eksponeringstilstand | Manuel, Auto, Blændeprioritet, Lukkerprioritet | ||
| Eksponeringskompensation | Støtte | ||
| Lukkerhastighed | 1/1~1/30000s | ||
| Fokustilstand | Auto/Manuel/Halvautomatisk | ||
| Elektronisk afdugning | Støtte | ||
| Reduktion af varmedis | Støtte | ||
| Vend | Støtte | ||
| EIS | Støtte | ||
| Digital zoom | 16x | ||
| Ekstern kontrol | TTL | ||
| Interface | 4-pin Ethernet-port, 6-pin seriel & strømport, 5-pin Audio-port. 30-pin LVDS | ||
| Kommunikationsprotokol | SONY VISCA, Pleco D/P | ||
| Driftsbetingelser | -30~+60°C/20%~80%RH | ||
| Opbevaringsbetingelser | -40~+70°C/20%~95%RH | ||
| Strømforsyning | DC 12V | ||
| Strømforbrug (TBD) | Gns.: 6W; Max: 11W | ||

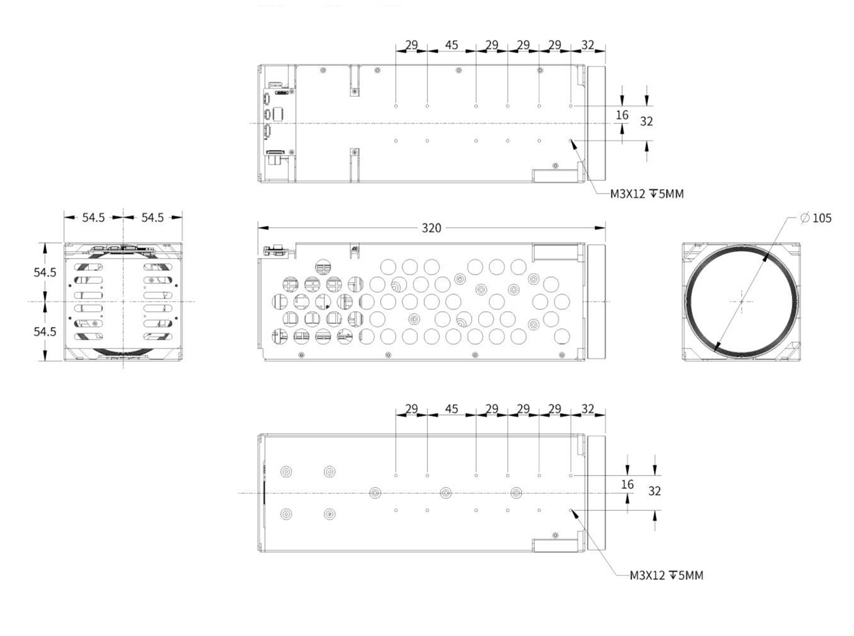

| Dimensioner (L*B*H) | Ca. 320mm*109mm*109mm | ||
| Vægt | 3,1 kg | ||
Netværksgrænseflade
| Type | PIN-kode | PIN-navn | Beskrivelse |
| J2_4pin Ethernet-grænseflade | 1 | ETHRX- | Adaptiv Ethernet-port, Internet RX- |
| 2 | ETHRX+ | Adaptiv Ethernet-port, Internet RX+ | |
| 3 | ETHTX- | Adaptiv Ethernet-port, Internet TX- | |
| 4 | ETHTX+ | Adaptiv Ethernet-port, Internet TX+ | |
| J3_6pin Power & UART Interface | 1 | DC_IN | DC12V |
| 2 | GND | GND | |
| 3 | RXD1 | TTL-niveau 3,3V, Pelco-protokol | |
| 4 | TXD1 | TTL-niveau 3,3V, Pelco-protokol | |
| 5 | RXD0 | TTL-niveau 3,3V, Visca-protokol | |
| 6 | TXD0 | TTL-niveau 3,3V, Visca-protokol | |
| J1_5pin lydgrænseflade | 1 | AUDIO_OUT | Audio Out (Line Out) |
| 2 | GND | GND | |
| 3 | AUDIO_IN | Audio In (Line In) | |
| 4 | GND | GND | |
| 5 | NC | NC |
LVDS-grænseflade
| Havn | Antal | PIN-navn | Beskrivelse |
| J4_30pin LVDS Interface (ligner SONY 30pin Digital Interface) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | GND | GND | |
| 10 | GND | ||
| 11 | GND | ||
| 12 | GND | ||
| 13 | DC | DC-udgang (DC+7V~+12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | UART1_TX | TTL niveau 3.3V, VISCA protokol, det samme som TXD0 på J3_6pin Port. Men kan ikke forbinde på samme tid. | |
| 19 | UART1_RX | TTL-niveau 3.3V, VISCA-protokol, det samme som RXD0 på J3_6pin-porten. Men kan ikke forbinde på samme tid. | |
| 20 | GND | GND | |
| 21 | TXOUT0- | ||
| 22 | TXOUT0+ | ||
| 23 | TXOUT1- | ||
| 24 | TXOUT1+ | ||
| 25 | TXOUT2- | ||
| 26 | TXOUT2+ | ||
| 27 | TXOUTCLK- | ||
| 28 | TXOUTCLK+ | ||
| 29 | TXOUT3- | ||
| 30 | TXOUT3+ |
