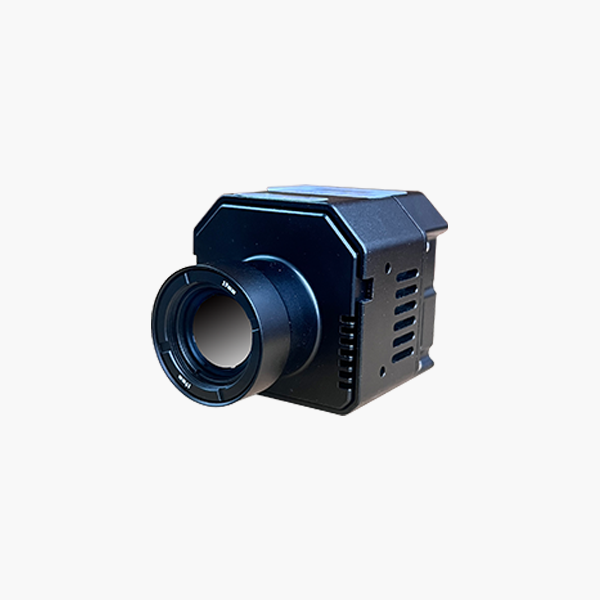

1280x1024 termisk netværkskameramodul med 25 mm (19 mm) Athermalized linse
|
Model |
SG-TCM12N2-25 |
SG-TCM12N2-19 |
|
|
Sensor |
Billedsensor |
Ukølet VOx mikrobolometer |
|
|
Opløsning |
1280×1024 |
||
|
Billedhastighed |
50 Hz |
||
|
Pixel Pitch |
12μm |
||
|
Spektral rækkevidde |
8~14μm |
||
|
NETD |
≤35mK@25°C, F#1,0 |
||
|
Linse |
Belægning |
DLC |
|
|
Brændvidde |
25 mm |
19 mm |
|
|
Fokus |
Manual |
Manual |
|
|
Digital zoom |
8x |
8x |
|
|
F-værdi |
F1.0 |
F1.0 |
|
|
FOV |
34,15°×27,61° |
44,02°×35,84° |
|
|
Video |
Kompression |
H.265/H.264/H.264H/H.264B/MJPEG |
|
|
Lydkomprimering |
AAC / MP2L2 |
||
|
Snapshot |
JPEG |
||
|
Opløsning |
Main Stream: 50fps@(1280×1024, 1280×720, 704×576, 704×480) |
||
|
Video bithastighed |
4kbps~40Mbps |
||
|
Netværk |
Netværksprotokol |
IPv4, IPv6, HTTP, HTTPS, TCP, UDP, RTSP, RTCP, RTP, ARP, NTP, FTP, DHCP, PPPoE, DNS, DDNS, UPnP, IGMP, ICMP, SNMP, SMTP, QoS, 802.1x, Bonjour |
|
|
API |
ONVIF, HTTP API, SDK, GB28181 |
||
|
Netværkssikkerhed |
Brugergodkendelse, IP/MAC-filtrering, HTTPS-kryptering, IEEE 802.1X netværksadgangskontrol |
||
|
Webbrowser |
IE, Edge, Firefox, Chrome |
||
|
Bruger |
Op til 20 brugere, 2 niveauer: Administrator, Bruger |
||
|
Opbevaring |
Micro SD/SDHC/SDXC-kort (op til 1 TB) kantlagring, FTP, NAS |
||
|
Multicast |
Support |
||
|
Intelligens |
Perimeterbeskyttelse |
Tripwire, Cross Fence Detection, Intrusion |
|
|
Adfærdsanalyse |
Forladt objekt, Fjernelse af objekter, Hurtig-Bevægelse, Folkemængderegistrering, Løbende Detektion, Parkeringsdetektering |
||
|
Begivenheder |
Bevægelsesregistrering, videookklusion, sceneændring, lydregistrering, netværk afbrudt, IP-konflikt, ulovlig adgang, lageranomali |
||
|
Branddetektion |
Support |
||
|
Interface |
Ethernet |
4PIN Ethernet-port, 10M/100M selv-tilpasning |
|
|
Alarm ind/ud |
1/1 |
||
|
Lyd ind/ud |
1/1 |
||
|
Kontrolgrænseflade |
1x TTL 3.3V (VISCA-protokol), 1x RS485 (Pelco-protokol) (TTL 3.3V valgfri) |
||
|
Video output |
Netværk |
||
|
Pseudo farve |
White hot, black hot, fusion, jernrød osv. 20 muligheder |
||
|
FFC-tilstand |
Auto / Manuel |
||
|
Billedindstilling |
Lysstyrke, Kontrast, Skarphed og Temporal Noise Reduction |
||
|
EIS |
Support |
||
|
OSD |
Support |
||
|
Vend |
Support |
||
|
Spejl |
Support |
||
|
Strømforsyning |
DC 12V, 1A |
||
|
Strømforbrug |
≤3,8W |
||
|
Driftsbetingelser |
-30°C~+60°C/20% til 80%RH |
||
|
Opbevaringsbetingelser |
-40°C~+70°C/20% til 95%RH |
||
|
Det første linsebeskyttelsesniveau |
IP67 |
||
|

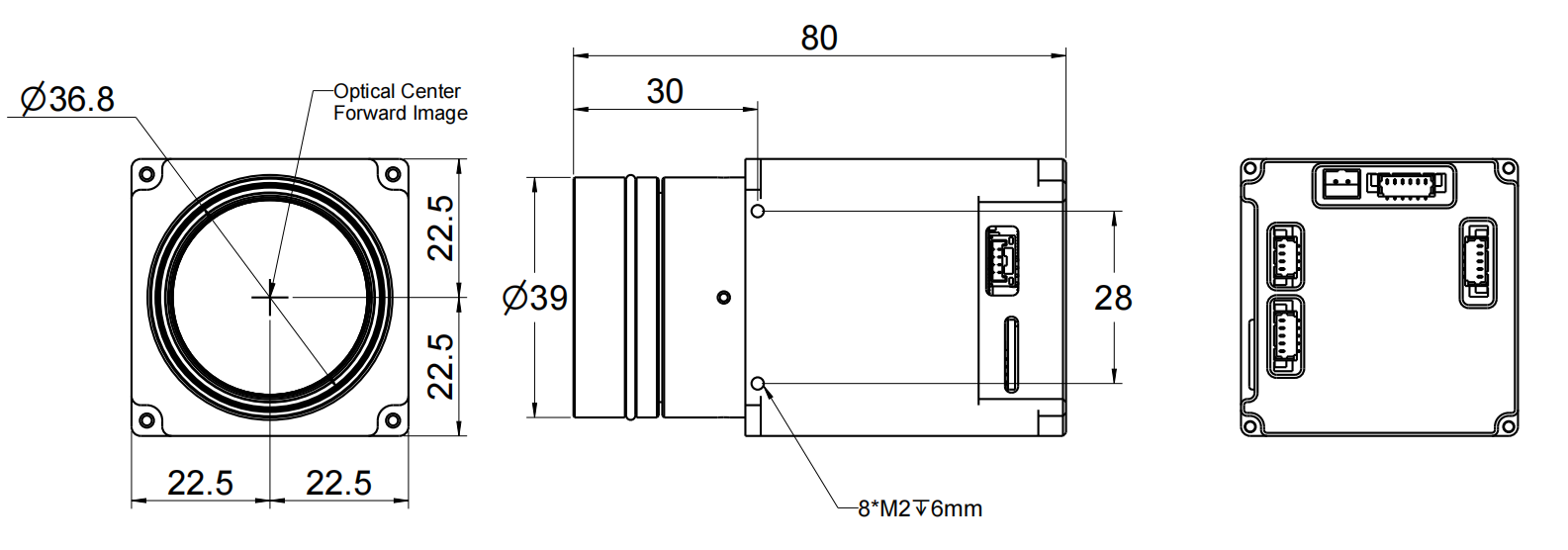

Dimensioner (L*B*H) |
80*45*45 mm |
92,5*45*45mm |
|
|
Vægt |
Ca. 208 g |
Ca. 260 g |
|
DRI afstand
Mål: Menneskestørrelse er 1,8m×0,5m (Kritisk størrelse er 0,75m), Køretøjsstørrelse er 1,4m×4,0m (Kritisk størrelse er 2,3m); Brandstørrelsen er 0,13 m × 0,13 m (kritisk størrelse er 0,13 m).
Måldetektions-, -genkendelses- og identifikationsafstandene beregnes i henhold til Johnsons kriterier.
De anbefalede afstande til detektion, genkendelse og identifikation er som følger:
|
Linse |
Detect |
|
Rgenkende |
Identify |
||||||
|
Køretøj |
Menneske |
Brand |
Køretøj |
Menneske |
Brand |
Køretøj |
Menneske |
Brand |
||
|
19 mm |
2428m (7966 fod) |
792 m (2598 fod) |
137m (499 fod) |
607 m (1991 fod) |
198 m (650 fod) |
34m (112 fod) |
303 m (994 fod) |
99 m (325 fod) |
17m (56 fod) |
|
|
25 mm |
3194m (10479 fod) |
1042 m (3419 fod) |
181m (594 fod) |
799 m (2621 fod) |
260 m (853 fod) |
45m (148 fod) |
399 m (1309 fod) |
130 m (427 fod) |
23m (75 fod) |
|
