640x512 termisk netværkskameramodul med 30~180mm (30~120mm) motoriseret linse
|
Model |
SG-TCM06N2-M30180 |
SG-TCM06N2-M30120 |
|
|
Sensor |
Billedsensor |
Ukølet VOx mikrobolometer |
|
|
Opløsning |
640×512 |
||
|
Billedhastighed |
50 Hz |
||
|
Pixel Pitch |
12μm |
||
|
Spektral rækkevidde |
8~14μm |
||
|
NETD |
≤40mK@25°C, F#1,0 |
||
|
Linse |
Belægning |
DLC |
|
|
Brændvidde |
30~180 mm |
30~120 mm |
|
|
Linsetype |
Motoriseret |
Motoriseret |
|
|
Optisk zoom |
6x |
4x |
|
|
Digital zoom |
8x |
8x |
|
|
F-værdi |
F1.0~F1.4 |
F1.0~F1.4 |
|
|
FOV |
14,59°×11,69°~2,44°×1,96° |
14,59°×11,69°~3,67°×2,93° |
|
|
Video |
Kompression |
H.265/H.264/H.264H/H.264B/MJPEG |
|
|
Lydkomprimering |
AAC / MP2L2 |
||
|
Snapshot |
JPEG |
||
|
Opløsning |
Main Stream: 50fps@(1280×1024, 1280×720, 704×576, 704×480) |
||
|
Video bithastighed |
4kbps~65Mbps |
||
|
Netværk |
Netværksprotokol |
IPv4, IPv6, HTTP, HTTPS, TCP, UDP, RTSP, RTCP, RTP, ARP, NTP, FTP, DHCP, PPPoE, DNS, DDNS, UPnP, IGMP, ICMP, SNMP, SMTP, QoS, 802.1x, Bonjour |
|
|
API |
ONVIF, HTTP API, SDK, GB28181 |
||
|
Netværkssikkerhed |
Brugergodkendelse, IP/MAC-filtrering, HTTPS-kryptering, IEEE 802.1X netværksadgangskontrol |
||
|
Webbrowser |
IE, Edge, Firefox, Chrome |
||
|
Bruger |
Op til 20 brugere, 2 niveauer: Administrator, Bruger |
||
|
Opbevaring |
Micro SD/SDHC/SDXC-kort (op til 1 TB) kantlagring, FTP, NAS |
||
|
Multicast |
Support |
||
|
Intelligens |
Perimeterbeskyttelse |
Tripwire, Cross Fence Detection, Intrusion |
|
|
Adfærdsanalyse |
Forladt objekt, Fjernelse af objekter, Hurtig-Bevægelse, Folkemængderegistrering, Løbende Detektion, Parkeringsdetektering |
||
|
Begivenheder |
Bevægelsesregistrering, videookklusion, sceneændring, lydregistrering, netværk afbrudt, IP-konflikt, ulovlig adgang, lageranomali |
||
|
Branddetektion |
Support |
||
|
Interface |
Ethernet |
4PIN Ethernet-port, 10M/100M selv-tilpasning |
|
|
Alarm ind/ud |
1/1 |
||
|
Lyd ind/ud |
1/1 |
||
|
Kontrolgrænseflade |
1x TTL 3.3V (VISCA-protokol), 1x RS485 (Pelco-protokol) (TTL 3.3V valgfri) |
||
|
Video output |
Netværk og CVBS |
||
|
Pseudo farve |
White hot, black hot, fusion, jernrød osv. 20 muligheder |
||
|
Fokustilstand |
Auto / Manuel / One Push AF |
||
|
FFC-tilstand |
Auto / Manuel |
||
|
Billedindstilling |
Lysstyrke, Kontrast, Skarphed og Temporal Noise Reduction |
||
|
OSD |
Support |
||
|
Vend |
Support |
||
|
Spejl |
Support |
||
|
Strømforsyning |
DC 12V, 1A |
||
|
Typisk strømforbrug |
2,5W |
||
|
Maksimalt strømforbrug |
7,3W |
7,1W |
|
|
Driftsbetingelser |
-30°C~+60°C/20% til 80%RH |
||
|
Opbevaringsbetingelser |
-40°C~+70°C/20% til 95%RH |
||
|
Det første linsebeskyttelsesniveau |
IP67 |
||
|

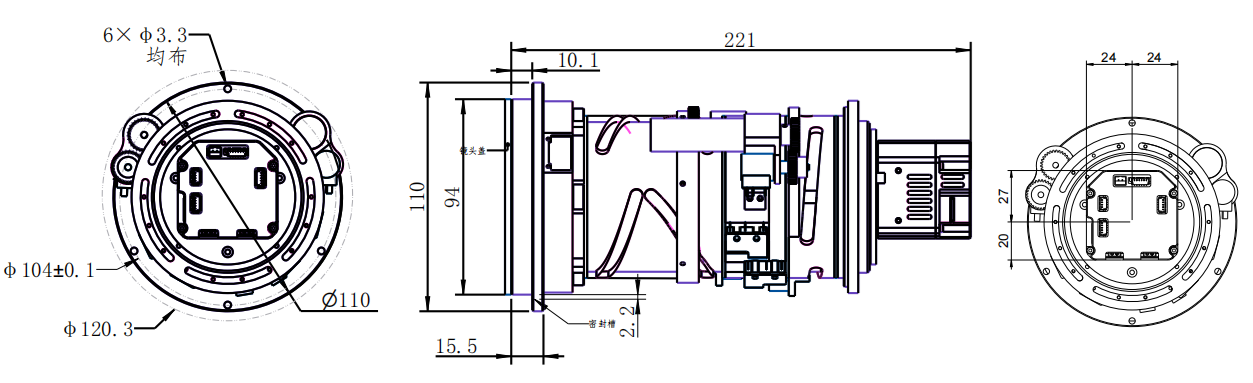

Dimensioner (L*B*H) |
Φ155*295mm |
Φ110*221 mm (flange) Φ120*221 mm (maks. projektion) |
|
|
Vægt |
Ca. 3,2 kg (inklusive objektivdæksel) |
Ca. 1,72 kg (inklusiv objektivdæksel) |
|
DRI afstand
Mål: Menneskestørrelse er 1,8m×0,5m (Kritisk størrelse er 0,75m), Køretøjsstørrelse er 1,4m×4,0m (Kritisk størrelse er 2,3m); Brandstørrelsen er 0,13m×0,13m (Kritisk størrelse er 0,13m).
Måldetektions-, -genkendelses- og identifikationsafstandene beregnes i henhold til Johnsons kriterier.
De anbefalede afstande til detektion, genkendelse og identifikation er som følger:
|
Linse |
Detect |
Rgenkende |
Identify |
||||||
|
Køretøj |
Menneske |
Brand |
Køretøj |
Menneske |
Brand |
Køretøj |
Menneske |
Brand |
|
|
30 mm |
3833 m (12575 fod) |
1250 m (4101 fod) |
217m (712 fod) |
958 m (3143 fod) |
313 m (1027 fod) |
54m (177 fod) |
479 m (1572 fod) |
156 m (512 fod) |
27m (89 fod) |
|
120 mm |
15333m (50305ft) |
5000 m (16404 fod) |
607m (1991 fod) |
3833 m (12575 fod) |
1250 m (4101 fod) |
152m (499 fod) |
1917 m (6289 fod) |
625 m (2021 fod) |
76m (249 fod) |
|
180 mm |
23000 m (75459 fod) |
7500 m (24606 fod) |
910 m (2985 fod) |
5750 m (18865 fod) |
1875 m (6152 fod) |
227m (744 fod) |
2875 m (9432 fod) |
938 m (3077 fod) |
113m (371 fod) |
