12um 640x512 USB Output Compact Størrelse Termisk modul
|
Modelnummer |
SG - HTM06U2 - T9 |
SG - HTM06U2 - T15 |
SG - HTM06U2 - T19 |
SG - HTM06U2 - T25 |
|
Termisk modul |
||||
|
Billedsensor |
Vox Uncooled Focal Plane Arrays |
|||
|
Maks. Opløsning |
640 × 512 |
|||
|
Billedhastighed |
Justerbar, 6Hz til 30Hz |
|||
|
Pixelinterval |
12μm |
|||
|
Svarbølgebånd |
8μm til 14μm |
|||
|
Netd |
≤ 40mk (@ 25 ° C), F# = 1.0 |
|||
|
Objektiv (brændvidde) |
9,1 mm |
15 mm |
19 mm |
25 mm |
|
F -nummer |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
Ifov |
1.3Mrad |
0,8 mrad |
0,6 mrad |
0,48 mrad |
|
Synsfelt (H × V) |
48,3 ° × 38,6 ° |
29,3 ° × 23,4 ° |
22,8 ° × 18,4 ° |
17,46 ° × 14,01 ° |
|
Min. Fokuseringsafstand |
2m |
5m |
7m |
8m |
|
Temperaturmåling |
||||
|
Temperaturområde |
- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C. |
|||
|
Temperaturnøjagtighed |
Max (± 2 ° C, ± 2%) ved omgivelsestemperatur 25 ° C og objekttemperatur over 0 ° C |
|||
|
Temperaturafstand (baseret på 0,65 × 0,65 m) |
10m (længst) |
15m (længst) |
20m (længst) |
25m (længst) |
|
Termografregel |
3 Temperaturmålingsregeltyper, 21 regler (10 point, 10 regioner og 1 linje) |
|||
|
Dataudgang |
16bit temperaturdata |
|||
|
Billeddisplay |
||||
|
Kontrastjustering |
Ja |
|||
|
Justering af lysstyrke |
Ja |
|||
|
Paletter |
15 paletter af farvesjusterbar, standard hvid varm |
|||
|
FFC (flad feltkorrektion) tilstand |
Auto, manuel, ekstern korrektion |
|||
|
Dde |
Ja |
|||
|
Generel |
||||
|
Hardware -interface |
USB2.0 FPC |
|||
|
Magt |
DC 5V ± 5% |
|||
|
Strømforbrug |
≤0,55W |
≤0,55W |
≤0,55W |
≤0,65W |
|
Vibration og chok |
Vibration: sinusformet vibration, 20 m/s ², 3 - akse Stød: Half sinusbølge, 30 g/11 ms, 3 - Axis 6 - måde |
|||
|

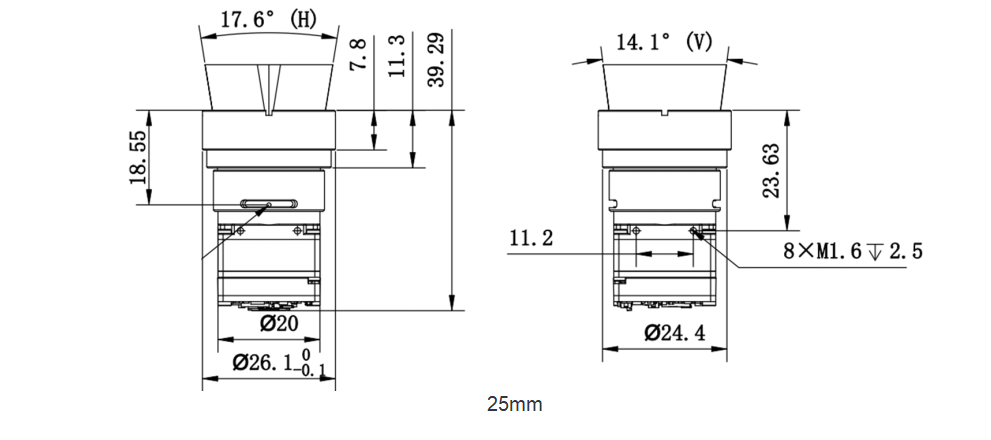

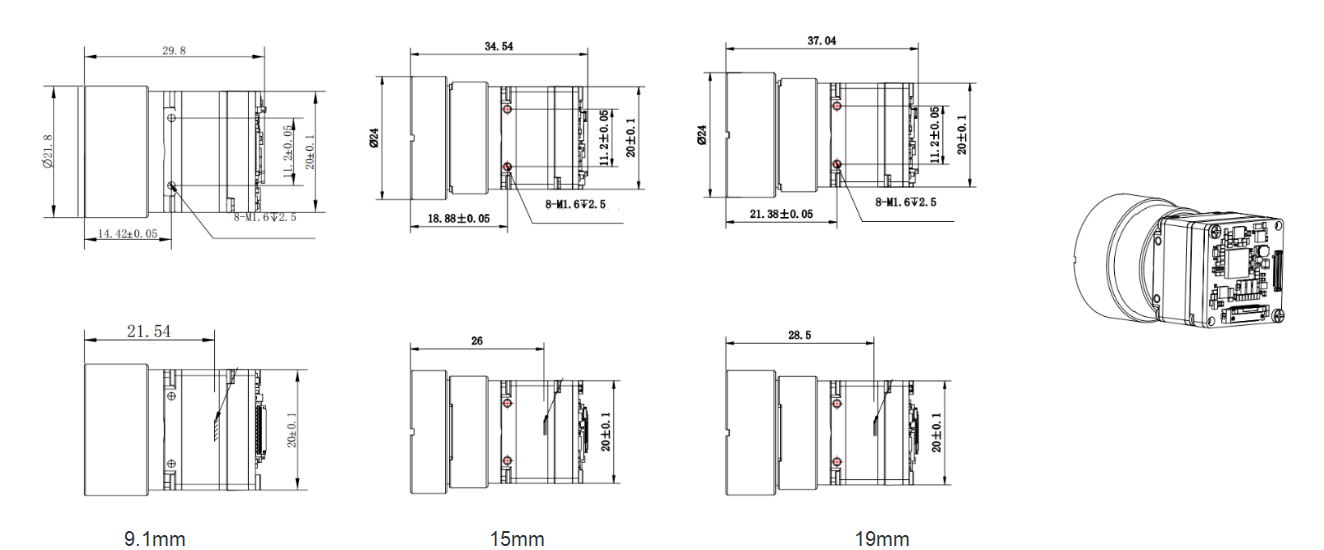

Dimension (mm) |
29,8*20*20mm |
34.54*20*20mm |
37.04*20*20mm |
39.29*20*20mm |
|
Vægt |
≤22g |
≤28g |
≤32g |
≤33g |
|
Arbejdstemperatur |
- 40 ° C ~ 70 ° C. |
|||
